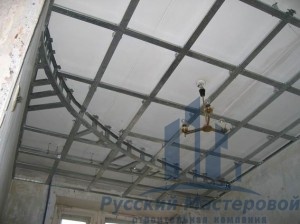

Установка каркаса на потолок

Монтаж потолочного каркаса

При установке каркасной системы необходимо принимать во внимание систему покрытия и ее проекцию на потолок.

Последовательность операций при установке:

- нанести на потолок проекцию облицовки, обозначив цветным мелком место сшивных планок и соединительных профилей;

- обозначить на потолке место подвесок для сшивных планок;

- подготовить отверстия с дюбелями для подвесок;

- установить подвески;

- установить верхний, несущий каркас подвесного потолка;

- обозначить плоскость подвесного потолка на окружающих стенах;

- установить на окружающих стенах U-образный профиль для обрамления;

- точно закрепить подвешенный несущий каркас на обрамляющем профиле;

- подготовить скрытое технологическое оборудование (электропроводку, водопровод, канализацию, отопление и т. д.);

- заземлить раму и подсоединить арматуру;

- параллельно с установкой потолочной облицовки в каждом ряду окончательно закрепить нижние профили.

Установка гипсокартонных плит отличается от описанных выше лишь по последовательности рабочих фаз установки несущих профилей. Если плиточный ряд имеет только один слой, тогда после установки каркаса профили необходимо выровнять по плоскости и по параллельному расположению. Монтажные профили необходимо укрепить при помощи поперечных стяжек или якорей, перпендикулярно направленных по отношению к подвешенным несущим профилям. По возможности панели надо устанавливать так, чтобы они располагались перпендикулярно к раме металлического каркаса. Строительные/противопожарные панели в местах соединений следует монтировать так, чтобы они состыковывались вдоль одинакового профиля.

Для крепления панелей следует использовать шурупы-саморезы, причем начинать закручивать их надо от середины панели или от угла одной из панелей. При закреплении необходимо следить, чтобы панели не были напряженными, но после закрепления шурупами они должны плотно прилегать к несущему каркасу. Расстояние между шурупами должно составлять 150— 170 мм, зазоры на стыках необходимо заполнить Uniflotal, которым замазывают также головки шурупов. Необходимо следить за правильной обработкой краев.

Для установки перфорированных панелей без зазоров края плитки необходимо остругать шпунтгобелем под углом 22,5°. Затем перфорированные панели типа GK ровно устанавливаются по шнуру или по длинной линейке (рейке). Параллельный монтажному профилю край панели можно устанавливать только на монтажный профиль (т. н. «летящее соединение» не применяется).

При больших размерах перекрытий через каждые 10 м2 делается расширительный зазор.

Если подвесной потолок имеет два и более слоев, каждую панель необходимо прочно прижать к подвешенному монтажному каркасу, при этом закреплять следует каждую панель отдельно. При установке первого ряда панелей расстояние между шурупами можно увеличить в три раза по сравнению с расстоянием, указанным в инструкции (максимум 500 мм), но это допустимо лишь в том случае, если второй ряд панелей устанавливается сразу после установки первого ряда (в течение одного рабочего дня). Второй ряд панелей следует также прикреплять к подвесному каркасу с помощью шурупов, которые проходят сквозь первую панель.

Расстояние между этими шурупами должно быть стандартным (максимум 170 мм). Следует также соблюдать глубину закручивания. Панели первого ряда должны плотно прилегать друг к другу, если на стыке имеются неровности (например, обломаны края, незаполненные участки), их необходимо заполнить затирочным гипсом. Если швы второго ряда не заполняются Uniflotal, тогда после установки защитного уплотнителя (закрепляющей ленты) швы следует трижды затереть, при этом Uniflotal наносится и втирается шпателем. Ширина швов первого ряда должна быть такой же, как на монтажном профиле, или немного больше, такой же должна быть ширина швов на втором ряду. Если перекрытие укладывается в два ряда, нельзя делать швы, которые будут перекрещиваться по всей длине (перекрещивающиеся швы).
